Осветлительные фильтры

Принцип действия осветлительного фильтра.

Фильтрация воды через слой или слои сыпучего материала – это механический процесс, в результате которого из воды удаляются  грубо и мелкодисперсные механические примеси. Отличительной особенностью фильтров-осветлителей является большая грязеёмкость по сравнению с сеточными или картриджными фильтрами. Содержащиеся в воде механические примеси задерживаются в порах и межзерновом пространстве сорбента – фракционированного сыпучего материала с заданным гранулометрическим составом и пористостью.

В качестве сыпучего фильтрующего материала могут использоваться кварцевый песок, кварцит, гранитная крошка, керамзит, опоки дробленные, уголь антрацит, Filter-Ag и пр.
Фильтрующая засыпка подбирается по анализу воды и может состоять из одного или нескольких слоев различных по размеру и свойствам гранул сорбента. Для равномерного распределения фильтрационного потока, нижняя щелевая корзина полностью засыпается крупной фракцией кварцевого песка окатанной формы. Шаровидная форма гранул нижнего распределительного слоя снижает гидравлические потери, что особенно важно при высокой скорости фильтрации.

Гранулометрически правильно подобранная засыпка повышает эффективность работы фильтра, а именно, обеспечивает большую грязеемкость и продолжительный межпромывочный интервал (фильтроцикл), что сокращает расход воды на регенерацию.

Конструкция фильтра выполнена таким образом, что с увеличением количества задержанных фильтром частиц, эффективность фильтрации возрастает (отфильтрованные частицы сами становятся фильтрующим материалом). Для того чтобы не допустить процесса суффозии  (суффозией или сиффузией называют процесс вымывания задержанных частиц фильтрующейся водой), требуется периодически производить промывку обратным током. Продолжительность и частота обратной промывки фильтра задается исходя из результатов анализа и величины водопотребления путем программирования автоматического клапана управления.

Конструкция автоматического клапана управления фильтром не предусматривает прекращение подачи воды потребителю во время промывки. Чтобы не допустить попадание нефильтрованной воды в чистую магистраль, промывку программируют на ночное время.

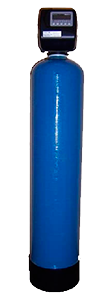

Корпус фильтра выполнен из армированного стеклопластика. Автоматический клапан выполнен из крепкого, нетоксичного углепластика, имеет три цикла работы: фильтрация – обратная промывка – прямая промывка.

Независимо от того, как запрограммирован фильтр, можно в любой момент запустить его промывку вручную. Для этого достаточно нажать соответствующую кнопку. Промывка закончится автоматически, фильтр вернется в режим, в который был запрограммирован.

Технические характеристики осветлительных фильтров.

Индекс	Размер баллона, мм	Производ-ть, м³/ч	Площадь сечения, м²	Объем баллона, л	Объем загрузки, л
FFA 618	160х473	0,3	0,0201	7	5
FFA  835	210х903	0,5	0,0326	25	17
FFA 1035	255х903	0,8	0,0565	39	26
FFA 1047	255х1204	1,0	0,0565	57	36
FFA 1054	255х1392	1,2	0,0565	62	42
FFA 1252	304х1340	1,6	0,0725	97	65
FFA 1354	330х1392	2,0	0,0855	104	70
FFA 1465	369х1672	2,5	0,1063	154	100
FFA 1665	406х1679	3,2	0,1294	185	122
FFA 1865	462х1707	4,1	0,1675	253	157
FFA 2162	546х1705	5,7	0,2340	322	202
FFA 2472	620х2248	7,0	0,3018	450	300
FFA 3072	785х2048	11,4	0,4825	724	470

Рабочее давление: 2.0 ÷ 8.0 бар

Рабочая температура: 1 ÷ 49°C

Электропитание: 220 В, 50 Гц, 10 вт

Рабочее напряжение: 12 В 50 Гц
